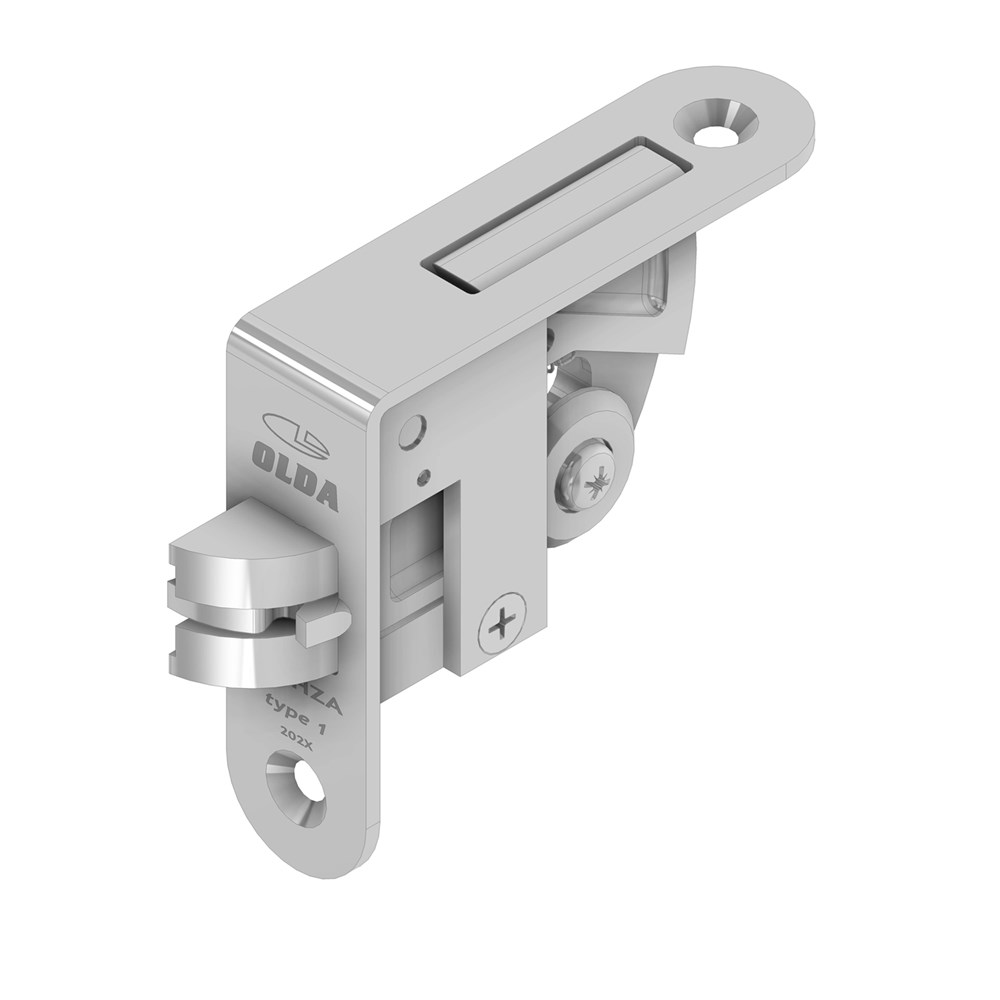

Olda Artikelnummer: 0810.026.1000 AUTOMATISCHE KANTSCHUIF / TYPE 26 HZA / TYPE 1 / HOEK MODEL / STAAL VE
€117,61 €97,20 excl. BTW
Op bestelling
Stel een vraag over dit product
Contacteer onsBen je op zoek naar een manier om de stalen of aluminium passieve deur van dubbele deuren automatisch te ver- en ontgrendelen wanneer de loopdeur wordt geopend? En is het belangrijk dat deze oplossing precies in de hoek wordt geplaatst omdat anders de constructie van de deur wordt aangetast? Dan is het hoekmodel automatische kantschuif 26 HZA een goede oplossing.
De werking van een automatische kantschuif is als volgt. Wanneer de loopdeur geopend wordt, ontspant de schoot van de kantschuif zich en de vergrendeling van de passieve deur wordt opgeheven. Wanneer de loopdeur gesloten wordt, drukt deze tegen de schoot en daardoor wordt de passieve deur weer vergrendeld.
Deze kantschuif met ronde voorplaat is geschikt voor stalen en aluminium deuren zonder hoekprofiel en wordt zowel boven- als onderin de passieve deur bevestigd. De kantschuif heeft een 23 mm lange rechthoekige schootuitslag. Bovendien is deze schoot een zogenaamde niet-verende schoot. Voornamelijk in situaties met brandwerende* deuren is het belangrijk dat de schoot altijd volledig uitslaat.
Voor de aanschaf is het belangrijk om te bepalen of je een type 1 of type 2 kantschuif nodig hebt. Dit is afhankelijk van de draairichting van de passieve deur. Per passieve deur heb je van beide types een kantschuif nodig. Voor een DIN rechtsdraaiende passieve deur gebruik je een type 1 kantschuif bovenaan en een type 2 onderaan de deur. Voor DIN links een type 1 kantschuif onderaan en type 2 bovenaan.
Deze automatische kantschuif is gemaakt van elektrolytisch verzinkt staal en op aanvraag ook leverbaar in het RVS AISI 316. Hij wordt geleverd als complete set in een milieuvriendelijke verpakking en bevat al het montagemateriaal, de sluitplaat LP 20 en het beschermplaatje SP 20. Op de verpakking vind je een QR-code naar de montagehandleiding, het productblad en CAD-tekeningen.

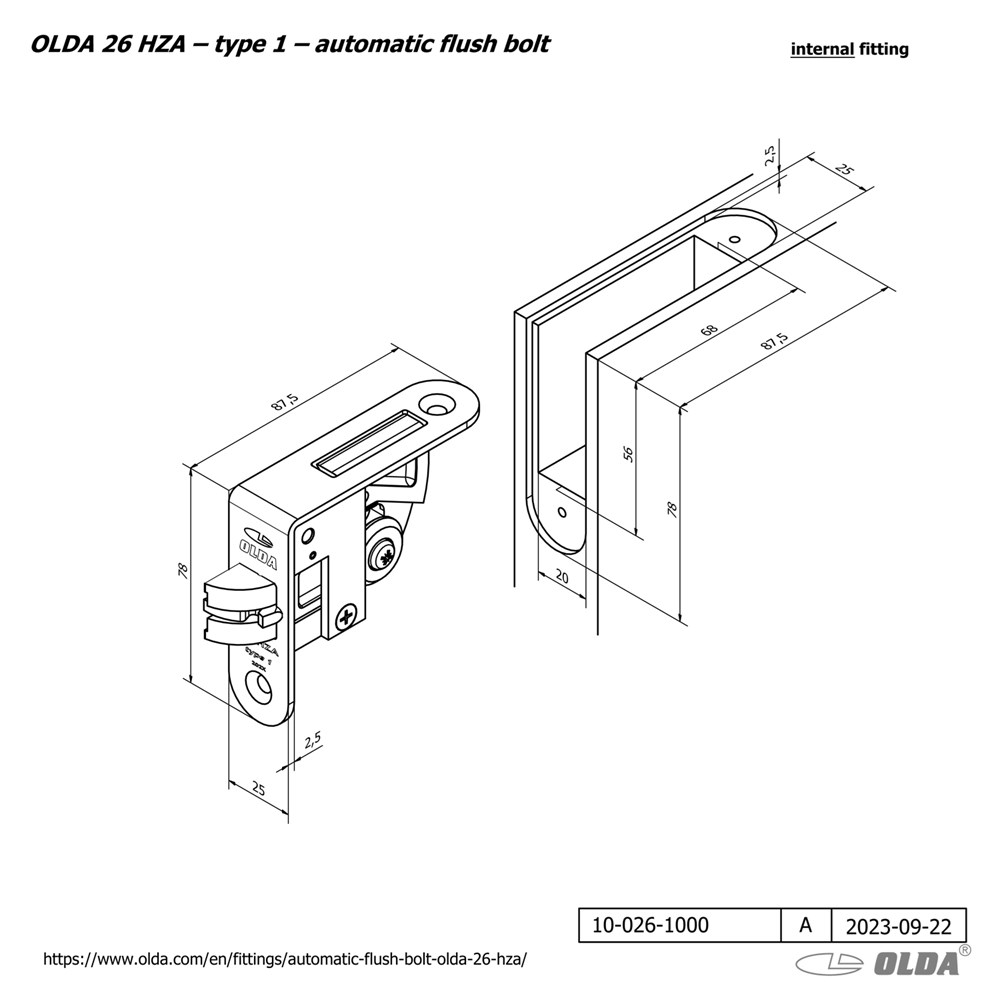

De montagehandleiding, 2D en 3D (CAD) tekeningen en het productblad zijn bovendien eenvoudig terug te vinden onderaan de artikelpagina onder het kopje Productblad en Tekeningen en meer. Op de webpagina van OLDA scroll je naar beneden om alle beschikbare documentatie te vinden.
Voor een goede werking van automatische kantschuiven is het belangrijk de sluitvolgorde van de deuren te regelen, zodat de passieve deur als eerste dichtgaat. Om dit automatisch te regelen wordt een sluitvolgorderegelaar geadviseerd.
*Let op: De kantschuiven zijn niet individueel getest op brandwerendheid.
Merk
Olda
Artikelnummer
0810.026.1000
EAN
7340171403907
Materiaal
Staal
Type
Type 1
Schootuitslag
23 mm
Toepassing
stalen en aluminium deuren
Bevestiging
2 stuks 4.8*25 mm schroeven (meegeleverd)
Diepte
68 mm
Soort schoot
niet-verende schoot
Breedte
25 mm
Lengte
78 mm
Finish
Elektrolytisch verzinkt
Bijzonderheden
hoekmodel met vierkante schoot
Volgorde_group
2304
Groepsafbeelding
Labelcode
26 HZA T1
Dikte voorplaat
2.5 mm
