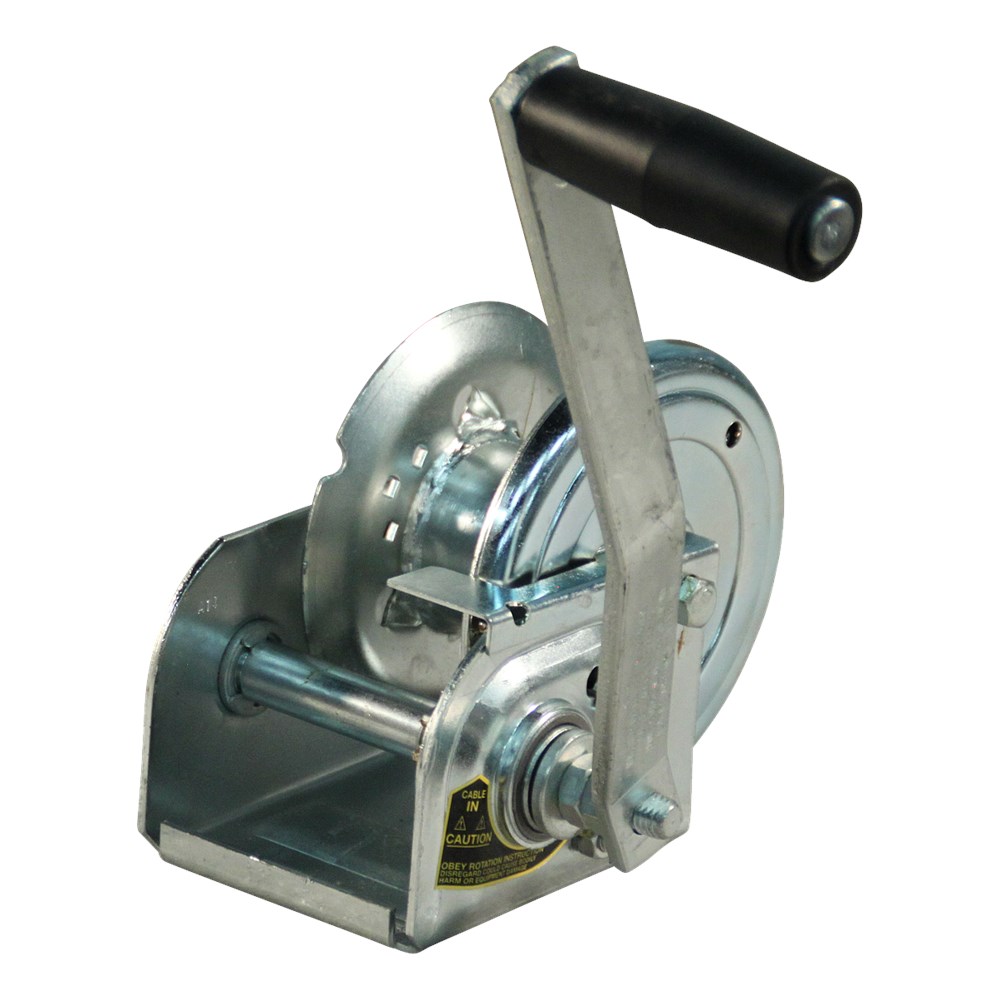

handlier

Specificaties

• Oppervlaktebehandeling

  verzinkt

• Type lier

  KX1051

• Remwerking

  lastdruk

• Transmissieverhouding

  36:1

• Last 1 laag / vol werklast

  455/270 kg

• Geschikt voor:

  staalkabel

• Vrijloop

  zonder vrijloopfunctie

• Transmissiesysteem

  tandwiel

• Trommelaandrijving

  één richting

• Diameter trommel

  Ø57 mm

• Trommelbreedte

  51

• Tandwieloverbrenging

  4,1:1

• Slingerlengte

  280

• Boutafmeting t.b.v. lierband

• F max. dan, enkelpart, incl.10% verlies

  2994 daN

• F max. dan, enkelpart, incl.10% verlies (voor rollende last) bij 10%

  2268 daN

• F max. dan, enkelpart, incl.10% verlies (voor rollende last) bij 20%

  1542 daN

• F max. dan, enkelpart, incl.10% verlies (voor rollende last) bij 30%

  1180 daN

• F max. dan, enkelpart, incl.10% verlies (voor rollende last) bij 50%

  817 daN

• F max. dan, enkelpart, incl.10% verlies (voor rollende last) bij 70%

  680 daN

• Aanbevolen kabel diameter

  Ø5 mm

• Max. kabelopname

  20 m

• Lengte staalkabel/lierband
